Щековая дробилка с простым движением щеки получила широкое распространение как в горной промышленности, так и в промышленности строительных материалов.

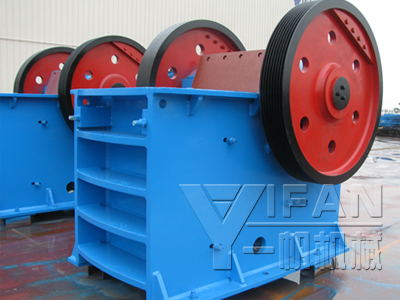

Щековая дробилка

Дробилка состоит из массивной неподвижной рамы, в которой укреплена неподвижная щека. Подвижная щека подвешена на горизонтальном валу. Эта щека получает движение в горизонтальной плоскости от распорных плит, шатуна и эксцентрикового вала. Вал вращается от шкивов и приводит в движение шатун, который совершает вертикальные движения вверх и вниз. Вместе с шатуном движутся распорные плиты, которые при движении шатуна вверх приближают подвижную щеку к неподвижной. В этот момент происходит дробление руды, находящейся между щеками. При движении шатуна вниз подвижная щека отходит от неподвижной. В это время ширина выходной щели увеличивается и дробленая руда разгружается через нее, при этом верхние слои руды в рабочем пространстве щековой дробилки продвигаются вниз. Распорные плиты свободно входят в сухари. Чтобы подвижная щека и шатун удерживались в соприкосновении с распорными плитами, в нижней части подвижной щеки крепится тяга, связанная с пружинами, которые удерживают всю систему в равновесии и при движении шатуна вниз способствуют обратному ходу щеки.
